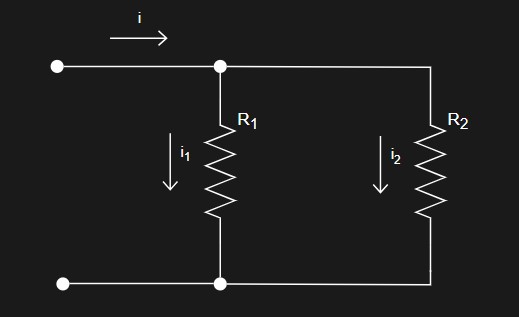

Considere o circuito abaixo no qual R1 e R2 são paralelos entre sim, portanto, possuem a mesma tensão da fonte, V, aplicada em seus terminais.

O cálculo das correntes sobre R1 e R2 é dado pelas seguintes fórmulas, respectivamente:

Corrente em R1:

    \[ i_1 = \frac{R_2}{R_1 + R_2} *i \]

Corrente em R2:

    \[ i_2 = \frac{R_1}{R_1 + R_2} *i \]

—
Exemplo #1: Calcule o valor das correntes i1 e i2 utilizando as fórmulas da divisão de corrente.

Cálculo de i1:

    \begin{flalign*} i_1 &= \frac{R_2}{R_1 + R_2} *i &\\ &= \frac{8K}{2k + 8k} * 20mA &\\ &= \frac{8k}{10k} * 20mA &\\ &= 0,8 * 20mA = 16mA \\ \end{flalign*}

Cálculo de i2:

    \begin{flalign*} i &= i_1 + i_2 &\\ i_2 &= i - i_1 &\\ i_2 &= 20mA - 16mA &\\ i_2 &= 4mA \\ \end{flalign*}

—
Deixe seu comentário logo abaixo.

*Atualizado em 10 de fevereiro de 2022
